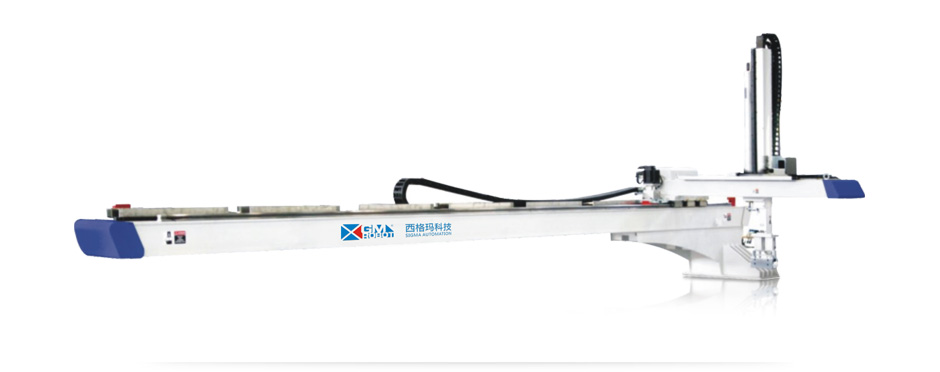

SZ-SERIES 縱走式機械手
產品中心
SZ-SERIES 縱走式機械手
空間活用性提高20%。
基本參數
| 電源 | 工作氣壓 | 容許氣壓 | 驅動方式 | 側姿 | 控制系統 |
| AC220v±10v 50/60HZ | 5kgf/cm2 0.49Mpa | 8kgf/cm2 0.8Mpa | Y AC servo motor X,Z pneumatic cylinder | 90° Fixed Pneumatic | SGCX-AY3 |
選購功能
引拔電動調位
模外置物慢速下行
上下電動調位
中版檢測
CE規格
剪刀裝置 制品光電檢測
綜合參數
| 機型 | SZ600ID/IS/WD/WS | SZ800ID/IS/WD/WS | SZ1000WD/WS | SZ1300WD/WS |
| 電源容量(kva) | 1 | 1 | 1.5 | 2 |
| 適用成型機(Ton) | 50-150 | 100-250 | 250-450 | 350-550 |
| 橫行行程(mm) | 2000(2500) | 3000(3500) | 40000(4500) | 5000(5500) |
| 引拔行程(mm) | P：150 R：100 | P：300 R：100 | P：400 R：100 | P：400 R：150 |
| 上下行程(mm) | 600 | 800 | 1000 | 1300 |
| 荷重(kg) | 5 | 5 | 8 | 8 |
| 取出時間(sec) | 2 | 2.2 | 2.5 | 3 |
| 全循環時間(sec) | 8 | 10 | 12 | 16 |
| 空氣消耗量(NI/cycle) | 21 | 23 | 25 | 28 |
| 凈重(kg) | 260-280 | 320-350 | 380-420 | 400-450 |

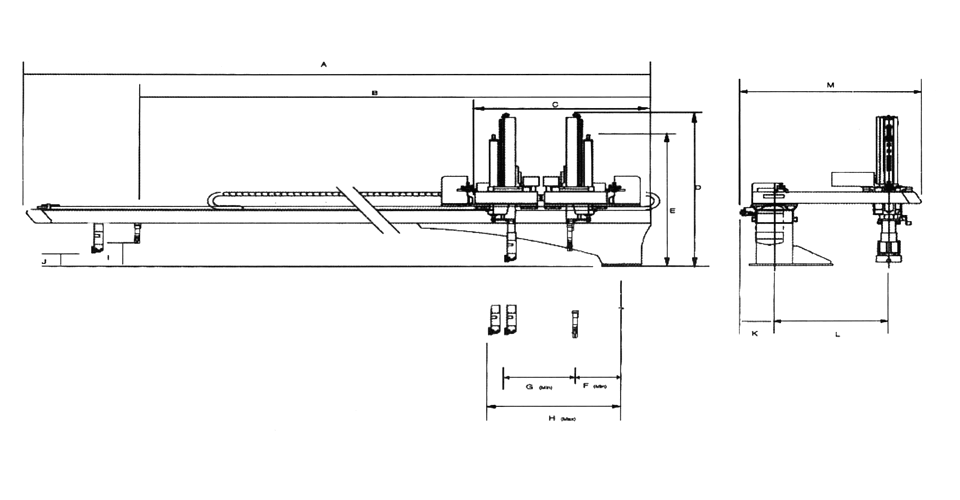

外型尺寸
| 機型 | A | B | C | D | E | F | G | H | I | J | K | L | M |
| SZ600I/W | 2800 | 2200 | 700 | 1435/1200 | 1230/910 | 60 | 130/190 | 600 | 270/220 | 220/185 | 420 | 387 | 970 |
| SZ800I/W | 3900 | 3200 | 800 | 1640/1300 | 1430/1010 | 130/190 | 700 | 437 | 1020 | ||||
| SZ1000W | 5200 | 4200 | 1000 | 1400 | 1110 | 190 | 900 | 220 | 185 | 445 | 650 | 1230 | |
| SZ1300W | 6300 | 5200 | 1100 | 1550 | 1260 | 70 | 1000 | 830 | 1400 |
